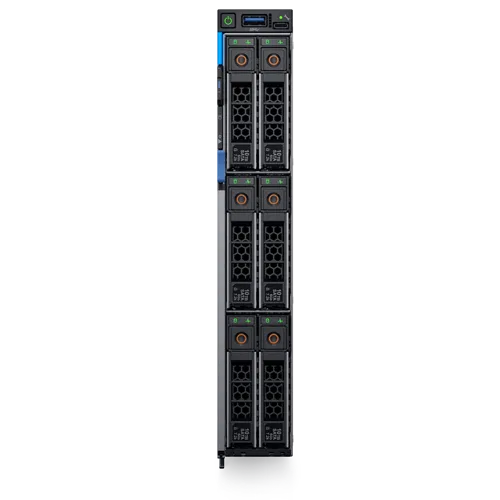

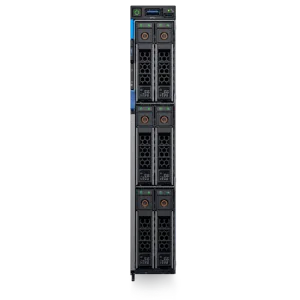

Вычислительный модуль Dell PowerEdge MX740c, Intel Xeon, DDR4, NVMe, SAS

Основное описание вычислительного модуля Dell PowerEdge MX740c

Dell PowerEdge MX740c — вычислительный модуль для вычислений в составе модульной инфраструктуры. Его используют, когда проект предусматривает вычислений в составе модульной инфраструктуры. При подборе учитывают процессор: One or two 2nd Generation Intel Xeon Scalable Processors, до 28 ядер per процессор; Intel C628 Chipset with опционально Intel QuickAssist Technology. Для этой модели указан следующий параметр: оперативная память — 24 DIMM slots in total; поддерживает DDR4 RDIMMs, LRDIMMs; до 2933 MT/s speed, 1.5ТБ максимум (RDIMM), 3ТБ максимум (LRDIMM). Значение характеристики «средства доступности» — ECC. Параметр «дисковые отсеки» — Front: До 6 x 2.5” SAS/SATA (HDD/SDD) or NVMe PCIe SSD. Состав конфигурации включает корпус или модуль и согласованные узлы питания, вычислений либо подключения — по роли платформы. Перед заказом полезно сопоставить возможности изделия с ежедневными операциями. Параметры подключения нужно оценивать вместе с возможностями второй стороны соединения. Разумный резерв определяют по реальному сценарию следующего этапа эксплуатации. Параметры процессоров, памяти, дисков и программного обеспечения зависят от согласованного исполнения.

Функциональные возможности и принцип работы

Принцип использования связан с задачей: вычислений в составе модульной инфраструктуры. Процессор — One or two 2nd Generation Intel Xeon Scalable Processors, до 28 ядер per процессор; Intel C628 Chipset with опционально Intel QuickAssist Technology: вычислительную платформу сопоставляют с характером нагрузки и требованиями прикладного ПО. Скорость обработки зависит от процессора, памяти, накопителей и сети в совокупности. Для сопровождения организуют управляемый доступ и учёт параметров серверной платформы. При вводе в эксплуатацию проверяют устройство на характерной нагрузке. Для практического расчёта используют параметры подходящего исполнения.

Технические особенности

• Бренд: Dell
• Модель: PowerEdge MX740c
• Тип изделия: вычислительный модуль
• Процессор: One or two 2nd Generation Intel Xeon Scalable Processors, до 28 ядер per процессор; Intel C628 Chipset with опционально Intel QuickAssist Technology
• Оперативная память: 24 DIMM slots in total; поддерживает DDR4 RDIMMs, LRDIMMs; до 2933 MT/s speed, 1.5ТБ максимум (RDIMM), 3ТБ максимум (LRDIMM)
• Persistent Память: 12 DIMM slots support NVDIMM-N; до 2933 MT/s, 192ГБ максимум; Поддерживает до 12 slots for Intel Optane DC persistent memory DCPMM (6.1ТБ) with a максимум total capacity of 7.68ТБ per server
• Средства доступности: ECC
• Controllers: Internal controllers: S140 Software RAID, HBA330 Internal SAS HBA, PERC H730P Adapter, PERC H745P Adapter, HBA330 mini-mezzanine SAS HBA; Internal boot options: Choice of опционально Boot Optimized Storage Solution (BOSS) (2 X M.2 SDDs) or Internal Dual SD Module (IDSDM)
• Дисковые отсеки: Front: До 6 x 2.5” SAS/SATA (HDD/SDD) or NVMe PCIe SSD
• Блоки питания: MX7000 chassis: до 6 3000 Вт; PSU and grid redundancy support
• Вентиляторы: MX7000 chassis: 5 сзади and 4 спереди-accessible hot-swap fans
• Dimensions (LxWxD): 620.35мм (24.2 дюймов) x 250.2мм (9.8 дюймов) x 42.14мм (1.65 дюймов)
• Embedded mgmt: MX7000 chassis: OpenManage Enterprise Modular Edition (OME-Modular);; до 2 с резервированием MX9002m management modules; Unified control: single management point for server, storage and networking; Intelligent automation: Operational template methodology and comprehensive RESTful API; Quick Sync 2 Bluetooth Low Energy (BLE)/wireless module; On compute sled:; As every other PowerEdge server, the встроенный Dell Remote Access Controller (iDRAC) 9 with Lifecycle Controller (LC); iDRAC Direct; iDRAC RESTful API with Redfish
• Networking Options (NDC): MX7000 chassis Fabric options: до 2 pairs с резервированием general purpose switch or pass-through modular bays (Fabrics A and B); с резервированием pair of storage specific switch bays (Fabric C); До 25GbE, 32Gbps Fibre Channel, 12Gbps SAS
• Передние порты: 1 USB 3.0 порт external порт
• Internal Ports: 1 x USB 3.0 internal порт
• Video: встроенный VGA controller in iDRAC, VGA over LAN
• PCIe: 2 PCIe 3.0 x 16 mezzanine slots (Fabric A and B); 1 PCIe 3.0 x 16 mini-mezzanine slot (Fabric C)
• Чипсет: Intel C628 Опционально Intel QuickAssist Technology (QAT)
• Возможности платформы: Intel Quick Assist Technology
• Тип памяти: DIMM rank
• Контроллеры хранения: S140 Software RAID HBA330 MX H730P MX Performance RAID, 2 ГБ NV cache H745P MX Performance RAID, internal and external drive connect, 8 ГБ NV cache HBA330 MX mini-mezz, HBA, external drive connect, no cache
• Drive Support: 2.5-дюйм 12 Gb SAS 2.5-дюйм 6 Gb SATA 2.5-дюйм NVMe
• Drive Backplanes: 6 x 2.5-дюйм SAS/SATA 6 x 2.5-дюйм SAS/SATA/NVMe 4 x 2.5-дюйм SAS/SATA/NVMe for NVDIMM implementations
• Процессорная платформа: Bis zu zwei skalierbare Intel Xeon Prozessoren.
• Накопители и отсеки: Bis zu sechs 2,5-Zoll-SAS-, SATA (HDD/SSD)-, oder NVMe-Laufwerke.

Применение

Модель рассматривают для такой задачи, как организация вычислительного узла. Подбор начинают с задач пользователя и схемы подключения устройства. Запас ресурсов выбирают под ожидаемый рост нагрузки. Модель подходит, если её подтверждённые параметры закрывают требования проекта. Когда важный параметр не соответствует проекту, рассматривают подходящую альтернативу. Пробное подключение показывает, насколько конфигурация отвечает задаче.

Преимущества Dell PowerEdge MX740c

Для проекта сильные стороны изделия определяют по требуемому сочетанию ресурсов и интерфейсов. Процессор — One or two 2nd Generation Intel Xeon Scalable Processors, до 28 ядер per процессор; Intel C628 Chipset with опционально Intel QuickAssist Technology: вычислительную платформу сопоставляют с характером нагрузки и требованиями прикладного ПО. Оперативная память — 24 DIMM slots in total; поддерживает DDR4 RDIMMs, LRDIMMs; до 2933 MT/s speed, 1.5ТБ максимум (RDIMM), 3ТБ максимум (LRDIMM): память подбирают с запасом для одновременно работающих приложений и обработки данных. Средства доступности — ECC: такой параметр учитывают при согласовании рабочего сценария и подключаемого окружения. Для практического расчёта используют параметры подходящего исполнения.

Совместимость и подбор

При подборе сверяют обозначение модели, разъёмы и поддерживаемое ПО. Итог работы зависит от согласования изделия, соединений и программной среды. Кабели и принадлежности подбирают по интерфейсам обеих сторон соединения. Точный артикул опции сверяют с выбранным корпусом и рабочим интерфейсом. Окончательный состав заказа фиксируют до поставки. Всю цепочку соединения проверяют вместе, включая устройство, кабель и программные настройки.

Конструкция и технические особенности PowerEdge MX740c

Геометрию изделия рассматривают вместе с рабочим местом и схемой кабелей. Значение характеристики «средства доступности» — ECC. Монтаж планируют с учётом корпуса, способа подключения и условий помещения. Продуманное размещение кабелей облегчает доступ к разъёмам и органам управления. В спецификацию включают требуемое исполнение корпуса и принадлежностей. Для заказа аксессуаров сверяют рабочий режим, разъёмы и размещение устройства.

Монтаж и эксплуатация

При подготовке места оценивают геометрию устройства и доступ к электропитанию. Для регулярной эксплуатации сохраняют удобный доступ к точкам подключения. Подключение выполняют подходящими кабелями без натяжения в зоне разъёмов. Результат оценивают на привычных приложениях и типичных операциях. Параметры эксплуатации фиксируют, чтобы повторное подключение было предсказуемым. Перед обновлением ПО проверяют совместимость с действующей конфигурацией.

Сравнение с близкими моделями

Для выбора другого сочетания характеристик рассматривают Dell PowerEdge MX750c (Intel Xeon, DDR4), Dell PowerEdge MX760c (Intel Xeon, DDR5). Сначала сопоставляют параметр, который ограничивает текущий проект. План развития рабочего места помогает избежать преждевременной замены оборудования. Номинальные параметры рассматривают вместе с условиями выбранного режима. Обозначения похожих моделей сверяют с конкретными режимами и составом опций. В запросе «Делл PowerEdge MX740c» укажите задачу и необходимый состав поставки.

Комплектация

Состав поставки уточните при заказе конкретной конфигурации. Для заказа аксессуаров сверяют рабочий режим, разъёмы и размещение устройства. У официального поставщика Dell в России можно запросить стоимость выбранной комплектации.
